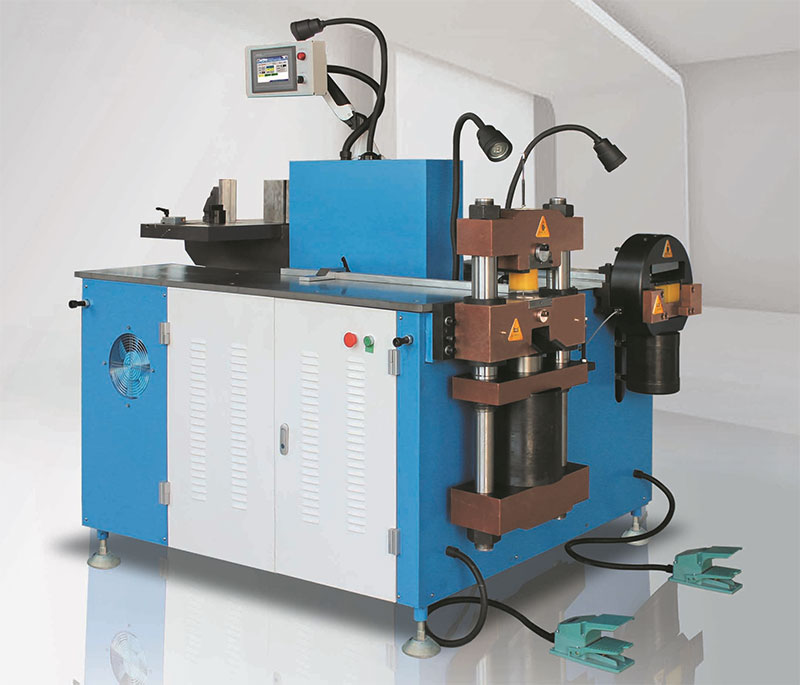

多功能母線加工機 BM603-S-3（加工銅棒）

多功能母線加工機是我公司自行研發的專利產品（專利號：CN200620086068.7），可加工不同規格的銅棒，工作時只需選用相應的加工工位，就能方便快捷地實現對銅棒進行剪切、沖孔（圓孔、長圓孔、方孔、異型孔）、折彎等加工操作。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類：

多功能母線加工系列機

所屬分類

返回列表



產品描述

參數

多功能母線加工機BM603-S-3（加工銅棒）

BM603-S-3

一、主要性能特點

與傳統的母線加工相比，該產品其優、特點如下：

沖孔單元	剪切單元	折彎單元	工作環境	加、放油系統	控制系統
沖孔單元立柱式框架，可方便更換多種型號的模具。	剪切單元采用圓形整體結構，其設計新穎獨特，受力合理，能有效證長期使用不變形	折彎單元采用整體結構，角度數控方式，操作簡便、精度高	本機采用雙層工作臺設計方案，真正做到三工位同時工作，互不影響	本機配帶自動加、放油系統，操作簡單方便	PLC控制，穩定可靠

各部分介紹

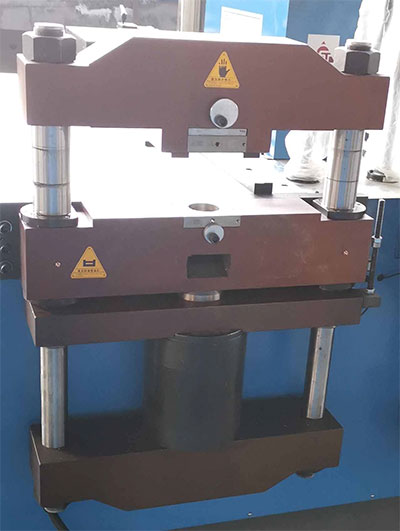

① 沖孔單元：采用立柱式整體封閉結構，其設計新穎獨特，外形美觀大方，整體剛性強，制造精度高，模座簡固。沖孔單元可以快速的抽換模具無需工具，通過更換模具能完成銅棒的沖圓孔、長圓孔、方孔、壓花、壓平、倒角、剪銅棒等工藝。

BM603-S-3

②剪切單元：剪切單元采用圓形整體封閉結構，受力合理，能有效保證長期使用不變形。采用沖剪方式，端面垂直度得到保障，工件無變形，且端面光亮美觀。采用單剪方式，剪切無廢料，可節省原材料。

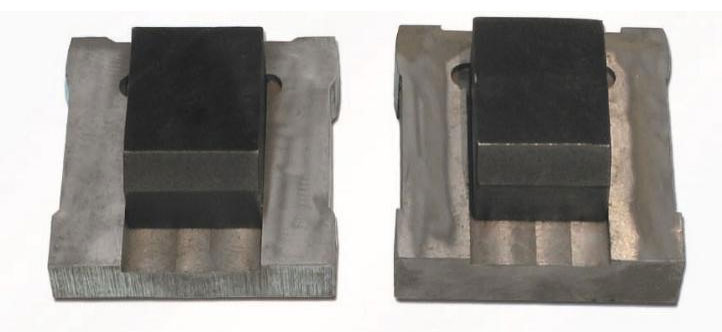

③折彎單元：折彎單元采用整體鑄造開式結構，保證折彎剛性和工件加工作業時取放方便。模具簡單，更換方便。

④采用節能保護裝置。開機后，如10分鐘（時間可通過設定更改）無人操作，電機油泵組將停止運行進入休眠狀態，以利于節約能源。喚醒時只需踏一下腳踏開關即可進行加工。

⑤控制面板、人機界面：軟件操作簡單，具有存儲功能，便于重復操作，加工控制采用數控方式，加工精度高。

BM603-S-3

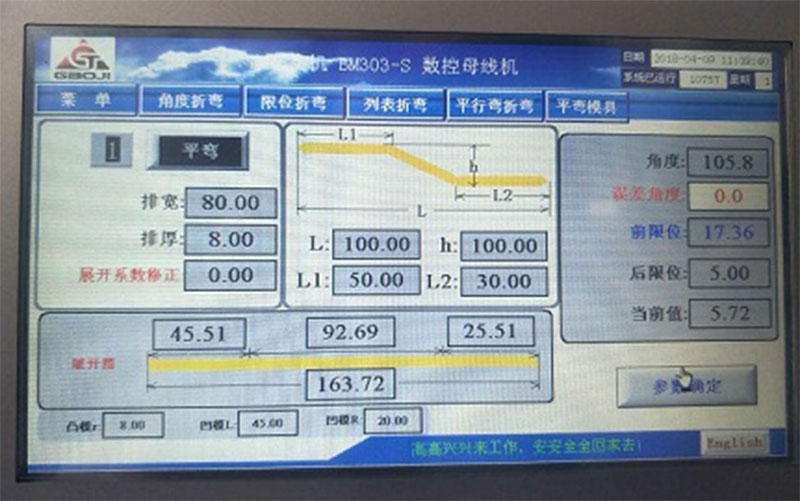

例如下圖分別輸入L1、L2、L3、L4，設備自動計算下料長度、折彎角度、折彎點。避免人為使用計算器進行復雜計算，同時可以讓初學者不廢一根銅棒做出和老師傅一樣的合格產品。

多功能母線加工機BM303-S-3

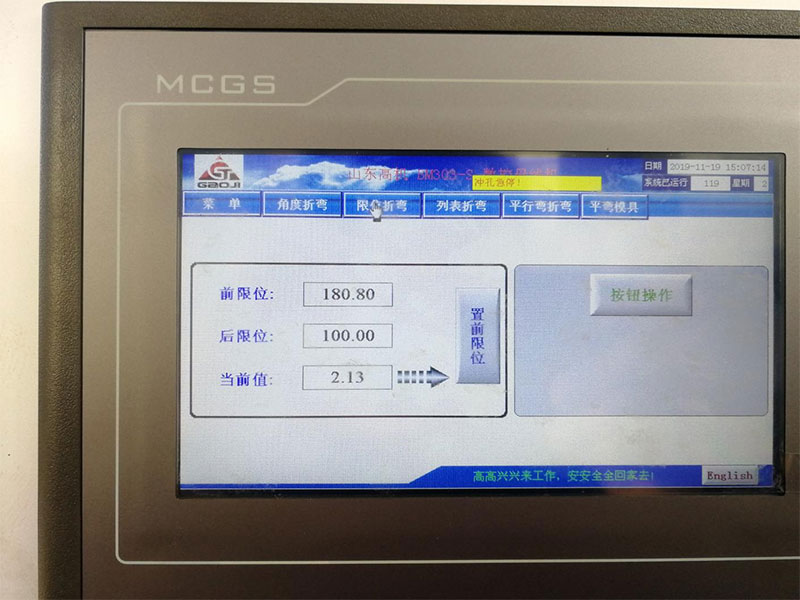

限位折彎

多功能母線加工機BM303-S-3

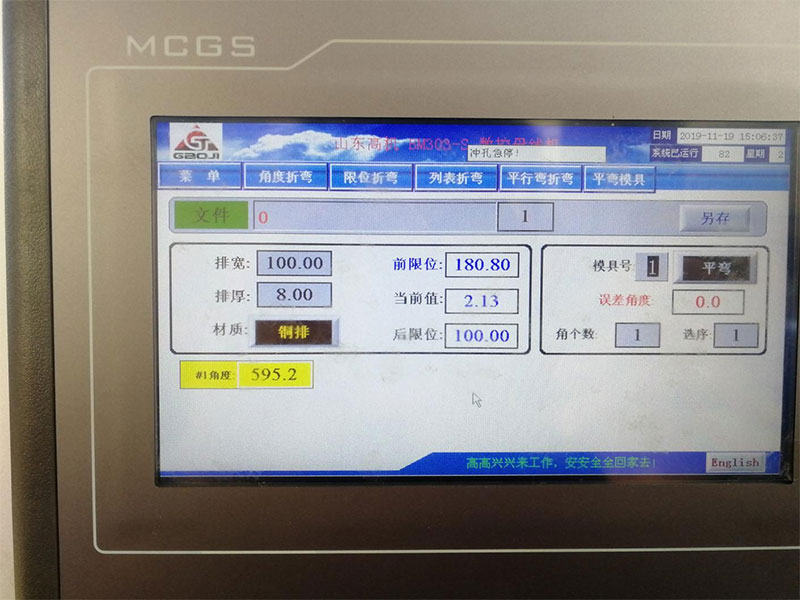

列表折彎

多功能母線加工機BM303-S-3

二、主要技術參數

沖孔單元
名目	單位	材料	銅棒直徑			銅排厚
沖孔能力	mm	銅/鋁	25（可訂制模具）			20
銅排最大沖孔	Ф	Ф32（厚度≤10mm） Ф25（厚度≤15mm）
最大沖裁力	kN	600
油缸行程	mm	50
壓平與剪斷	單位	材料	銅棒直徑	壓平長度		壓平厚度（例）
	mm	銅/鋁	25	45		20到12，10到3
剪切單元
名目	單位	材料				銅排厚/寬
剪切能力	mm	銅/鋁				20/260
最大壓力	kN	300
油缸行程	mm	50
折彎能力
名目	單位	材料	直徑		銅排厚/寬		折彎精度
折彎能力	mm	銅/鋁	25（可訂制模具）		16/260		±0.5°
最大折力	kN	300
油缸行程	mm	240
